Kalibrační základna pro
přenosné gama spektrometry
Stráž pod Ralskem

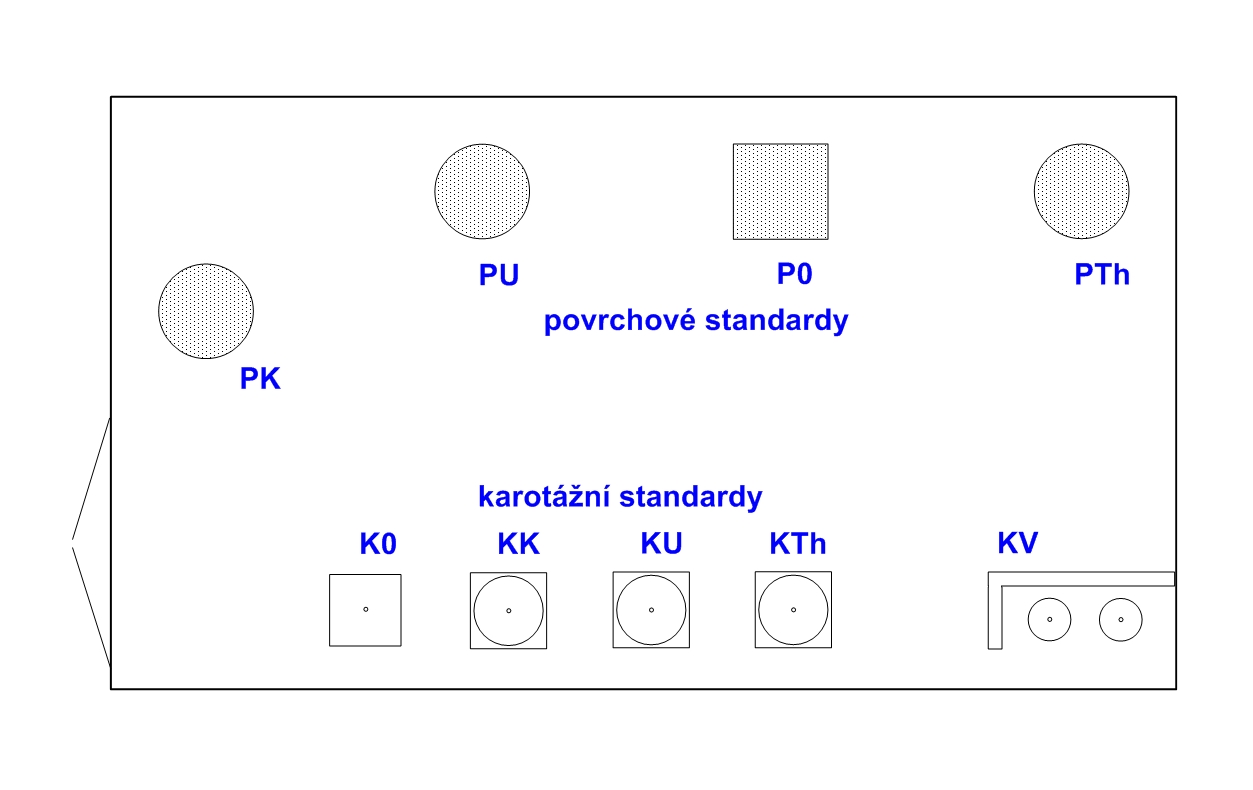

rozmístění standardů v hale o rozměrech
22,4 x 12 m
Povrchové
standardy
Válcové
betonové standardy o průměru 1,9 m a tloušťce 0,62 m
(nulový standard z křemenného písku s půdorysem 2 x 2 m má
tloušťku 0,8 m).
Průměrná objemová hmotnost betonu: 1,8 g/cm3
Objemová hmotnost písku v nulovém standardu: 1,58 g/cm3
Geometrická korekce je 1/0,934 = 1,071 pro výšku detektoru 6,3 cm (střed
scintilačního krystalu NaI(Tl) 76 x 76 mm)
Efektivní
koncentrace prvků K, U a Th, určené
spektrometricky nad středy povrchových standardů (zahrnující vlivy přestěhování
z Bratkovic do Stráže pod Ralskem):
|
kalibrační
standard
|
% K
|
ppm U
|
ppm Th
|
|
standard
PK
|
15,33
|
2,4
|
2,1
|
|
standard
PU
|
0,24
|
29,2
|
2,4
|
|
standard
PTh
|
0,29
|
5,1
|
94,6
|
|
nulový
standard P0
|
0,02
|
0,3
|
0,9
|
Kromě
kalibrace spektrometrů mohou být povrchové standardy využívány pro
jednoduchý test přístrojů na měření úhrnného gama záření.
Karotážní
standardy
Válcové
betonové standardy, průměr 1,4 m, výška 1,2 m
Průměrná objemová hmotnost betonu: 1,8 g/cm3
Draslíkový standard je z upěchovaného draselného hnojiva KCl s objemovou hmotností 1,15 g/cm3.
Nulový standard z křemenného písku má půdorys 1,5 x 1,5 m a
výšku 1,8 m, objemová hmotnost písku: 1,58 g/cm3
Pažnice: hliníková o vnějším průměru 90 mm a vnitřním průměru 80 mm
průměrné
koncentrace prvků K, U a Th v karotážních
standardech podle laboratorního stanovení v roce 1975
|
karotážní
standard
|
% K
|
ppm U
|
ppm Th
|
|
standard
KK
|
46,2
|
0,2
|
0,5
|
|
standard
KU
|
0,3
|
1200
|
26
|
|
standard
KTh
|
0,3
|
61
|
1630
|
|
nulový
standard K0
|
0,02
|
0,3
|
0,9
|
Doporučené
hodnoty zdánlivé efektivní koncentrace K, U a Th
v karotážních standardech po mezinárodním navazování (IAEA) v letech 1989 a
2018, s uvážením útlumu hliníkových pažnic 90/80 pro spektrometrickou sondu
(v závorce vpravo jsou větší hodnoty, jaké by byly stanoveny po odstranění
pažnic)
|
karotážní
standard
|
H [m]
|
% K
|
ppm U
|
ppm Th
|
|
standard
KK
|
0,5 -
0,7
|
40 (42)
|
0,2
|
0,5
|
|
standard
KU
|
0,5
|
0,3
|
1287
(1344)
|
25
(26)
|
|
0,6
|
1323
(1381)
|
|
0,7
|
1239
(1293)
|
|
standard
KTh
|
0,5
|
0,3
|
59
(61)
|
1529
(1586)
|
|
0,6
|
1445
(1498)
|
|
0,7
|
1441
(1494)
|
|
nulový
standard K0
|
0,8 -
1,0
|
0,02
|
0,3
|
0,9
|
Pro
úhrnnou gamu jsou vlivem většího pažnicového útlumu malých energií zdánlivé
efektivní koncentrace 1,066-krát menší než
hodnoty, jaké by byly stanoveny po odstranění pažnic.

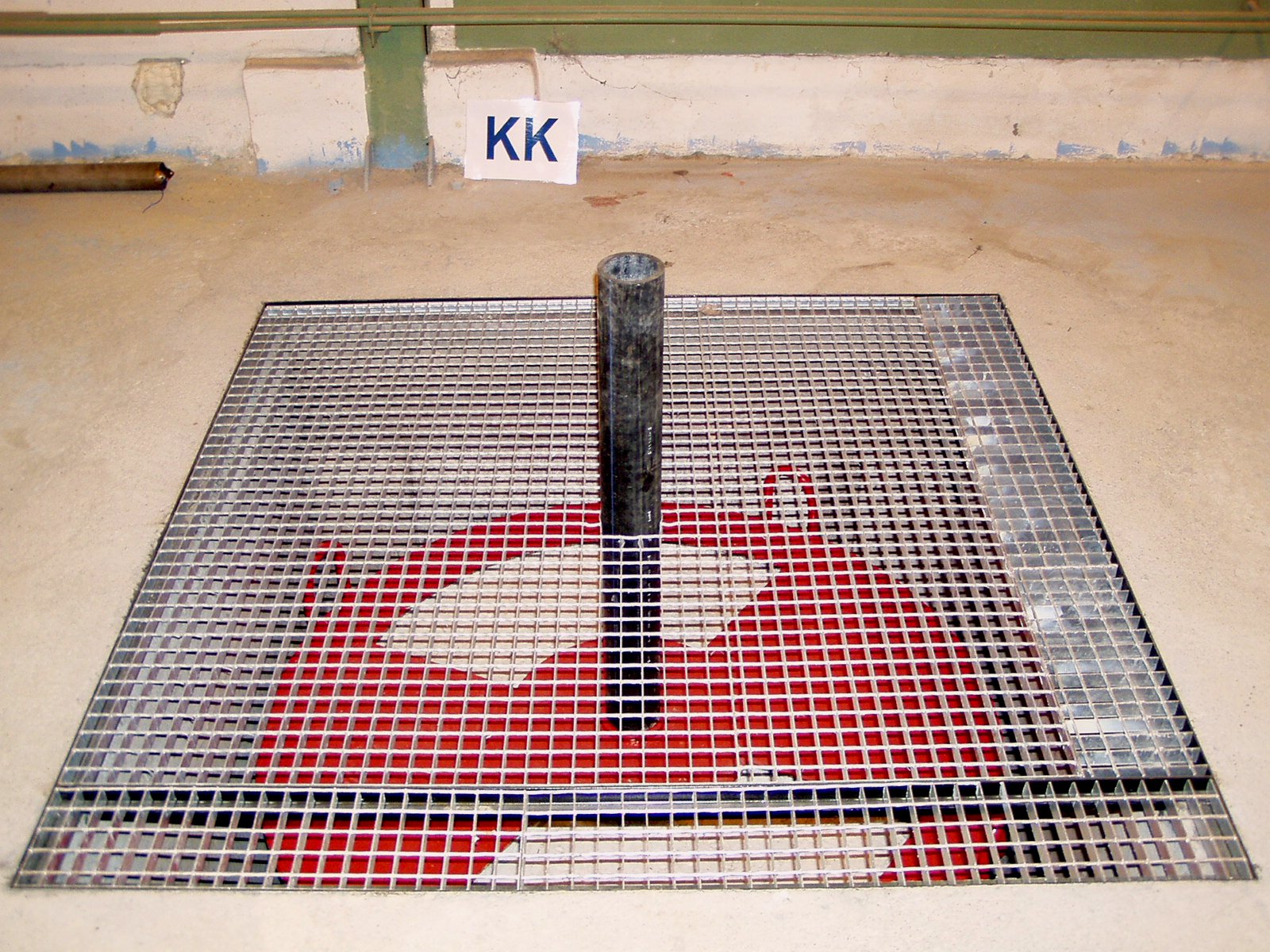

karotážní draslíkový standard KK po
přestěhování z Bratkovic do Stráže pod Ralskem
Karotážní
vrstevnatý model:
Válcové betonové
prstence, průměr 0,9 m, výška prstence 0,1 m
Měrná hmotnost betonu: 1,8 g/cm3
Počet prstenců: 18
Koncentrace: U 5 - 1155 ppm, Th
3 - 2135 ppm
Pažnice: hliníková, vnější průměr 90 mm, vnitřní průměr 80 mm

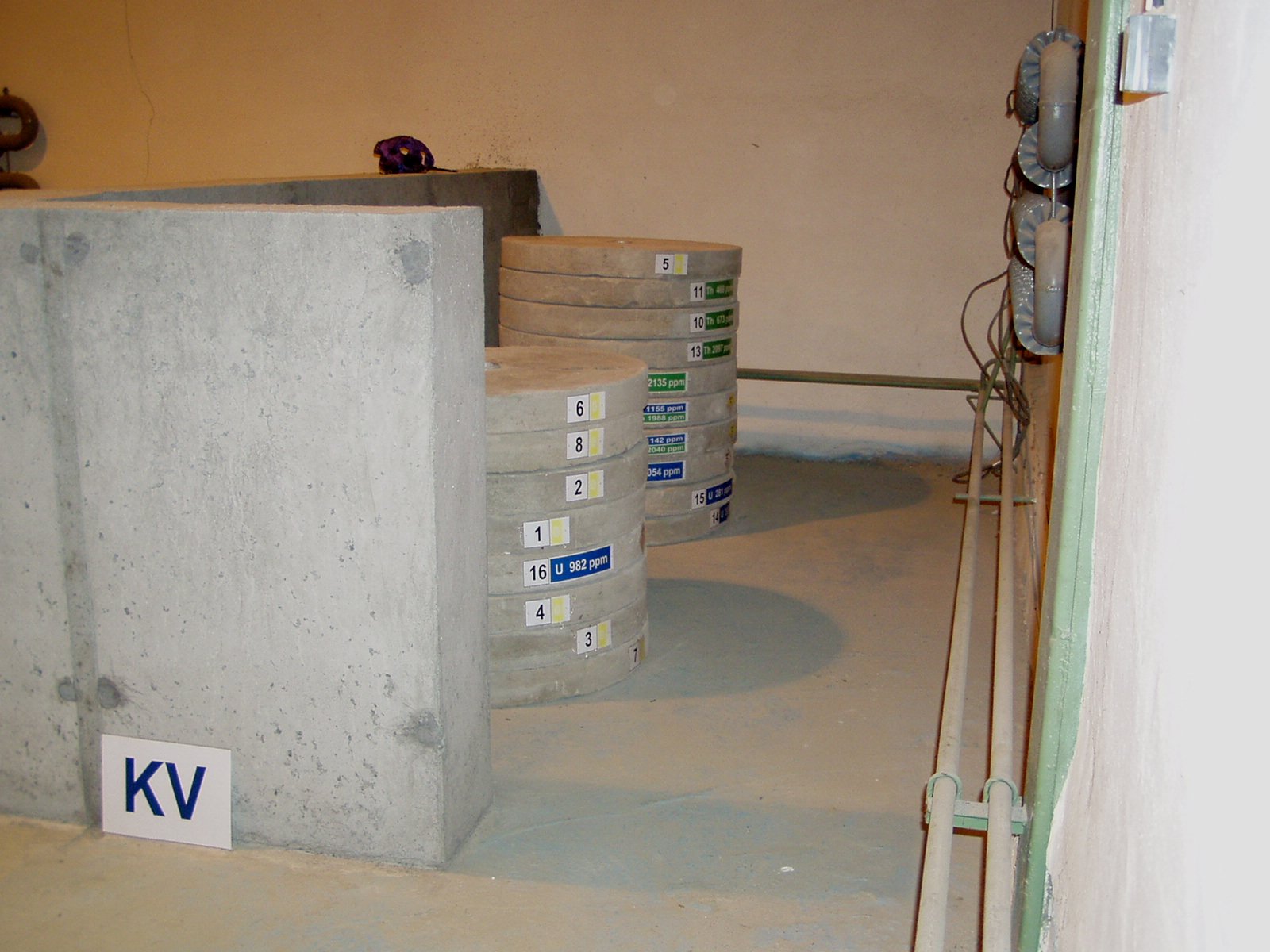

karotážní vrstevnatý model
Koncentrace
prvků K, U a Th v prstencích vrstevnatého modelu
|
prstenec
|
% K
|
ppm U
|
ppm Th
|
|
KVN 1
|
<
0.4
|
5
|
3
|
|
KVN 2
|
<
0.4
|
7
|
3
|
|
KVN 3
|
<
0.4
|
8
|
4
|
|
KVN 4
|
<
0.4
|
6
|
6
|
|
KVN 5
|
<
0.4
|
6
|
3
|
|
KVN 6
|
<
0.4
|
7
|
3
|
|
KVN 7
|
<
0.4
|
7
|
3
|
|
KVN 8
|
<
0.4
|
12
|
3
|
|
|
|
|
|
KVTh 10
'0,05%'
|
<
0.5
|
40
|
673
|
|
KVTh 11
'0,05%'
|
<
0.4
|
30
|
468
|
|
KVTh 12
'0,20%'
|
|
73
|
2135
|
|
KVTh 13
'0,20%'
|
|
82
|
2097
|
|
*KVU
14 '0,03%'
|
|
288
|
35
|
|
KVU 15
'0,03%'
|
|
281
|
37
|
|
KVU 16
'0,10%'
|
|
982
|
83
|
|
*KVU
17 '0,10%'
|
|
1054
|
68
|
|
KVUTh 18
'0,10/0,20'
|
|
1142
|
2040
|
|
KVUTh 19
'0,10/0,20'
|
|
1155
|
1988
|
(* Prstence KVU 14 a KVU 17 byly v Bratkovicích kdysi rozbité na menší díly. Po složení
dílů jsou funkční v sestavě s ostatními prstenci.)

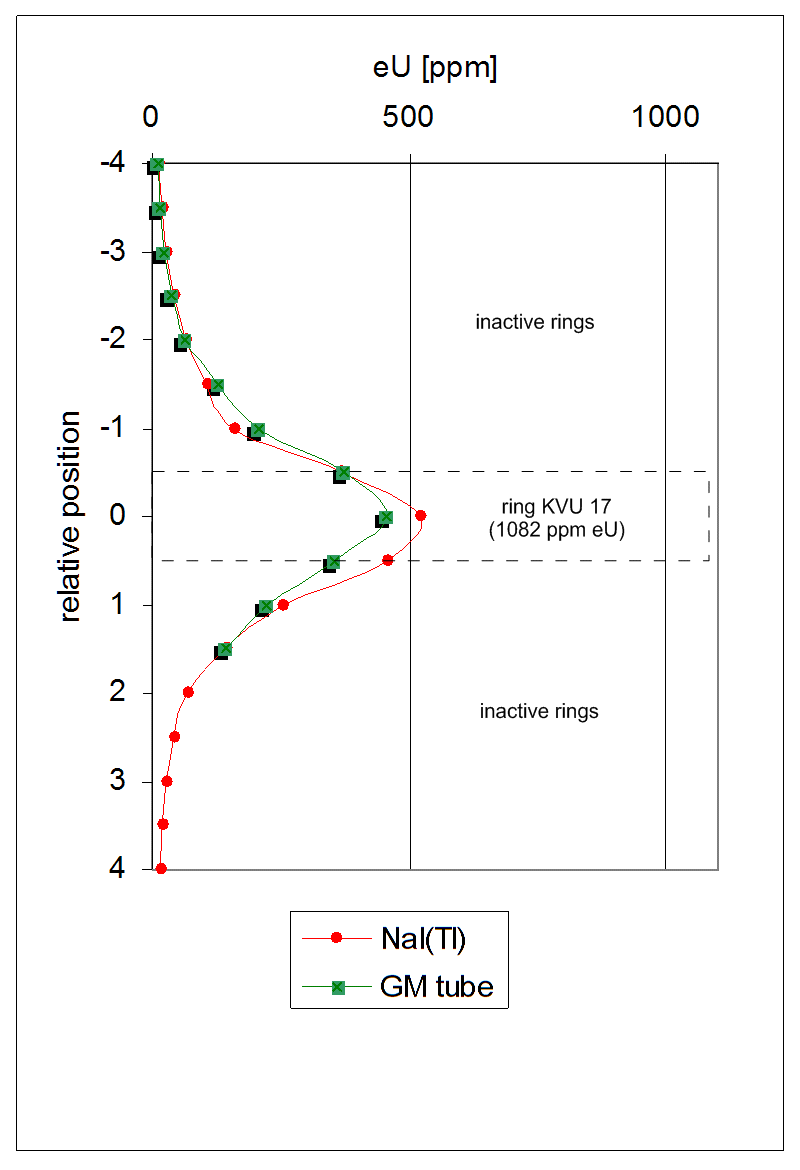

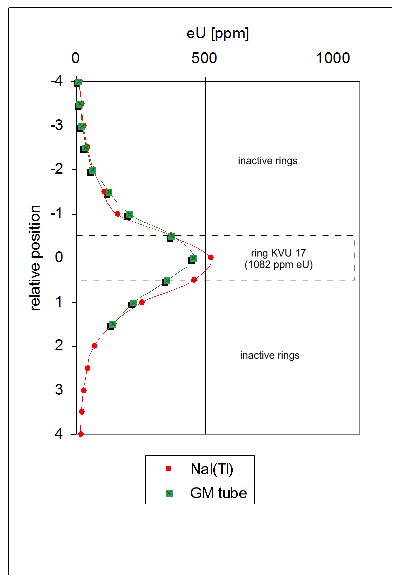

Měření dvěma různými sondami úhrnného
gama záření
v 10 cm silné anomální vrstvě

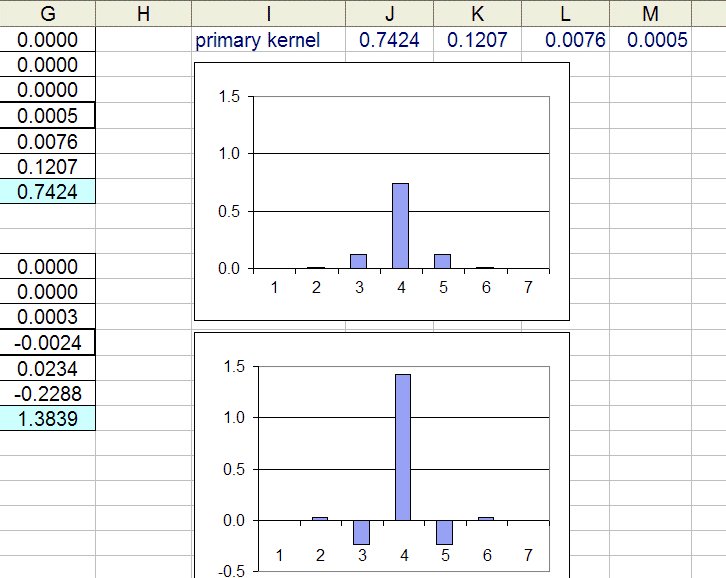

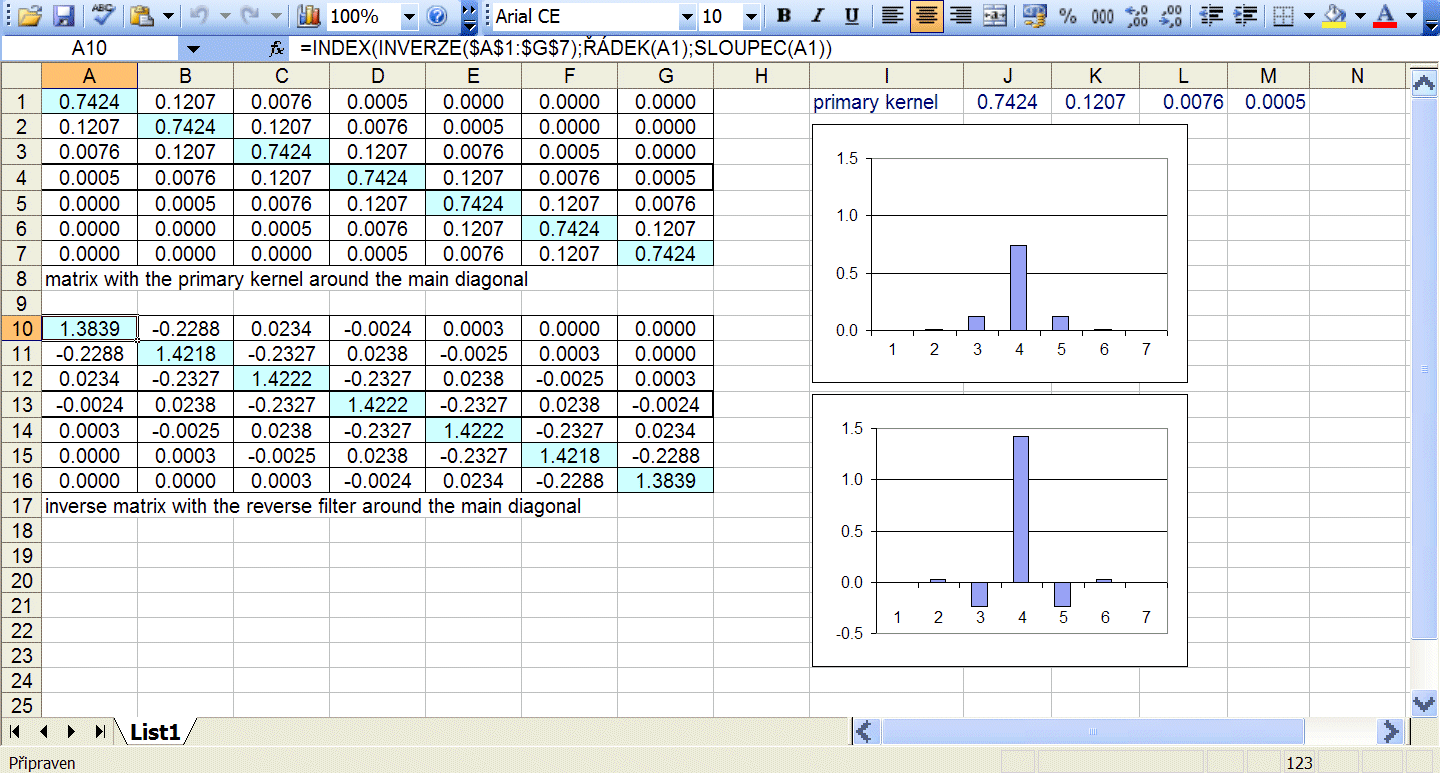

Stanovení inverzního filtru pro
automatickou interpretaci
tabulka v excelu
|
